概述

RCDB系列干式電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起，達到清除的目的，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于煤炭、電力、礦山、冶金、建材、化工等行業。

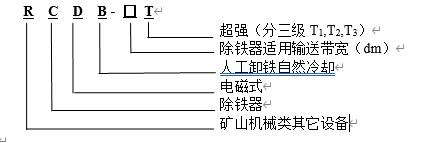

產品型號及其意義

結構及工作原理

RCDB系列干式電磁除鐵器是一種結構簡單，使用方便，無需維修，運行可靠，成本低，效果良好的磁分離裝置，它由磁系、殼體等部分組成，是環保、節能型除鐵設備。

工作原理：除鐵器接通電源后，勵磁系統產生了強大的磁場，當輸送機上的散狀物料經過除鐵器下方時，混雜在物料中的鐵磁性雜物，在磁場力作用下被吸起，當鐵磁性雜物達到一定量時，由電動小車帶動除鐵器脫離輸送帶到達集鐵箱上方，斷電后鐵磁性雜物在重力作用下掉入集鐵箱中?；蛉斯がF場清除。

主要參數及外形尺寸

型號項目參數	適應帶寬 mm	額定高度 mm	磁場強度 ≥mt	物料厚度 ≤mm	勵磁功率 ≤kw	適應帶速 ≤m/s	重量 Kg	外型尺寸mm
型號項目參數	適應帶寬 mm	額定高度 mm	磁場強度 ≥mt	物料厚度 ≤mm	勵磁功率 ≤kw	適應帶速 ≤m/s	重量 Kg	A	B	ФC	ФD
RCDB-5	500	150	60	90	1.0	4.5	430	280	360	640	640
RCDB-6	600	175	60	120	1.8		580	285	385	910	790
RCDB-6.5	650	200	70	150	2.0		680	285	385	910	790
RCDB-8	800	250	70	200	3.6		950	310	410	960	860
RCDB-10	1000	300	70	250	5.0		1520	340	440	1180	1040
RCDB-12	1200	350	70	300	6.8		2250	410	510	1400	1260
RCDB-14	1400	400	70	350	9.0		2950	440	540	1650	1500
RCDB-16	1600	450	70	400	13		4800	480	580	1800	1650
RCDB-18	1800	500	70	450	18		6900	520	620	2010	1860

項目參數型號		冷卻方式	適用帶寬mm	額定吊高 mm	磁場強度 mt	勵磁功率 kw	適應帶速 ≤m/s	外形尺寸 ФC×B mm	整機重量 kg
RCDB-6.5	T1	自然冷卻	650	200	90	4	4.5	910×385	570
	T2				120	5		960×410	640
	T3				150	9		960×410	670
RCDB-8	T1		800	250	90	6		960×410	780
	T2				120	7		1180×440	940
	T3				150	9		1180×440	990
RCDB-10	T1		1000	300	90	7		1180×440	1240
	T2				120	9		1400×510	1840
	T3				150	14		1400×510	1980
RCDB-12	T1		1200	350	90	9		1400×510	2250
	T2				120	12		1650×540	2420
	T3				150	14		1650×540	2640
RCDB-14	T1		1400	400	90	15		1650×540	2800
	T2				120	16		1800×580	3120
	T3				150	18		1800×580	3250
RCDB-16	T1		1600	450	90	16		1800×580	3420
	T2				120	18		2010×620	3660
	T3				150	28		2010×620	3900
